SYZ700鑄鐵方閘門安裝圖紙下載 ，我們提供DWG圖紙下載查閱，CAD軟件可查閱。
點擊查看:

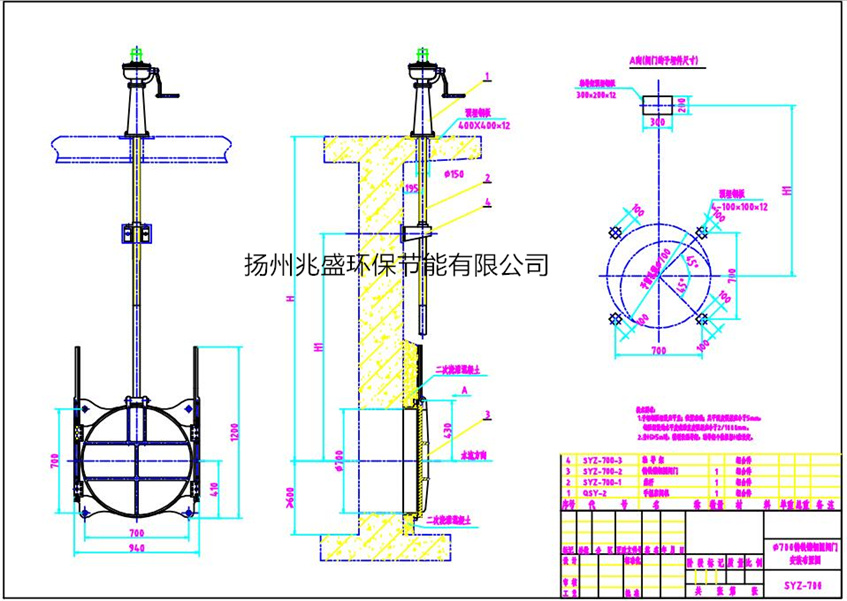

SYZ-700鑄鐵鑲銅圓閘門.rar
DN700鑄鐵方閘門安裝精度檢測表
序號 | 檢測項目名稱（mm） | 投標書要求精度（mm） | 投標人承諾精度（mm） | 使用的檢測工具及精度等級 |
1 | 支鉸大梁兩端差 | ＜0.5 | ＜0.5 | 標準長度量具、經緯儀 |
2 | 鋼梁中心的里程、高程 | ±1.5 | ±1.5 | 標準長度量具、經緯儀、水準儀 |
3 | 鋼梁中心對孔口中心線距離 | ±1.5 | ±1.5 | 標準長度量具、經緯儀 |
4 | 底檻里程、高程、對孔口中心 | ±5.0 | ±5.0 | 標準長度量具、經緯儀、水準儀 |
5 | 門楣里程 | +2 -1 | +2 -1 | 標準長度量具、經緯儀、水準儀 |
6 | 門楣中心至底檻面的距離h | ±3 | ±3 | 標準長度量具、經緯儀、水準儀 |
7 | 側止水對孔口中心線b | ±2 | ±2 | 標準長度量具、經緯儀 |
8 | 側輪導板 | +3 -2 | +3 -2 | 標準長度量具 |
